(1)      負壓除臭概述

噴淋塔廢氣處理系統整體采用負壓引風形式，主要由臭氣收集管道、臥式噴淋塔（生物濾池）、UV光氧催化箱、活性炭箱、引風機、排風管道組成。系統中設備運行穩定，運轉成本低，吸附效率高，占地面積小，便于維護，處理效果可靠。

廢氣在風機的作用下，通過臭氣收集管道將臭氣收集到生物濾池內，生物濾池水箱內配有藥液（根據現場廢氣情況配兌），由高壓防腐泵從塔體底部提升至填料區（空心多面球），空心多面球本身具體多面性，表面積大，空隙率高，增加水滴和水霧狀，使氣體與液體充分接觸把廢氣洗滌分解，接下來氣體通過噴淋，利用高水壓螺旋噴淋使水變成高壓霧狀，使氣體再次洗滌分解，最后通過干燥區，氣體經過除水霧達到國家有關廢氣排放標準，通過排氣系統排至大氣中。整個凈化過程中，氣體由下而上，噴淋液體由上而下，噴淋及填料的巧妙設計可去除廢氣中的粉塵及顆粒物，噴淋液中加入植物除臭劑，臭氣分子被分解、吸收，廢氣得以凈化。

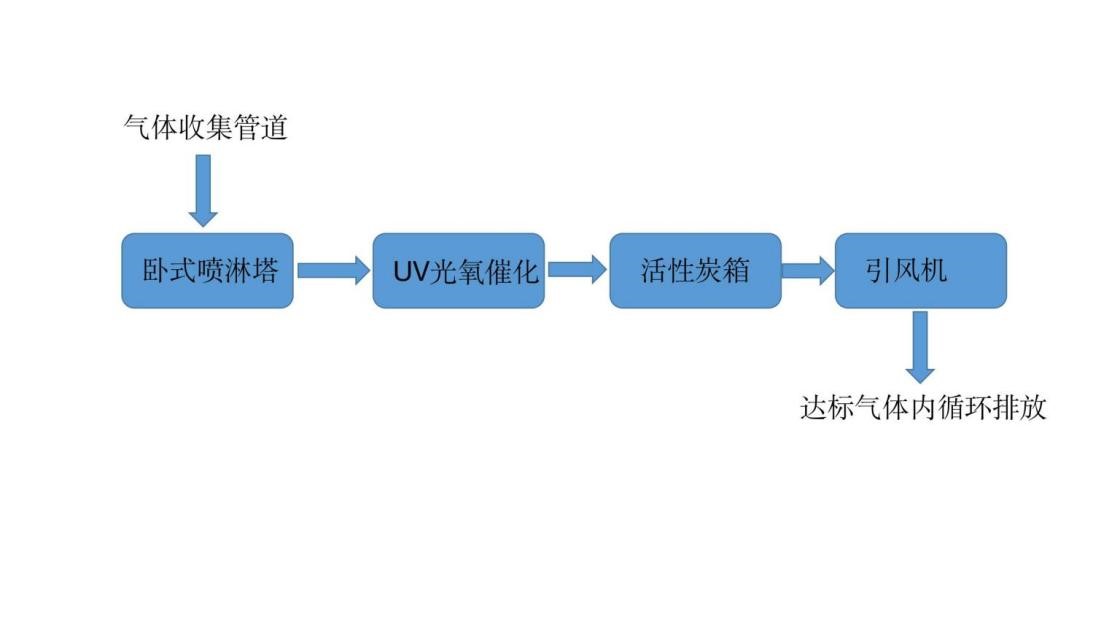

負壓系統（生物濾池）工藝流程如下：

(2)

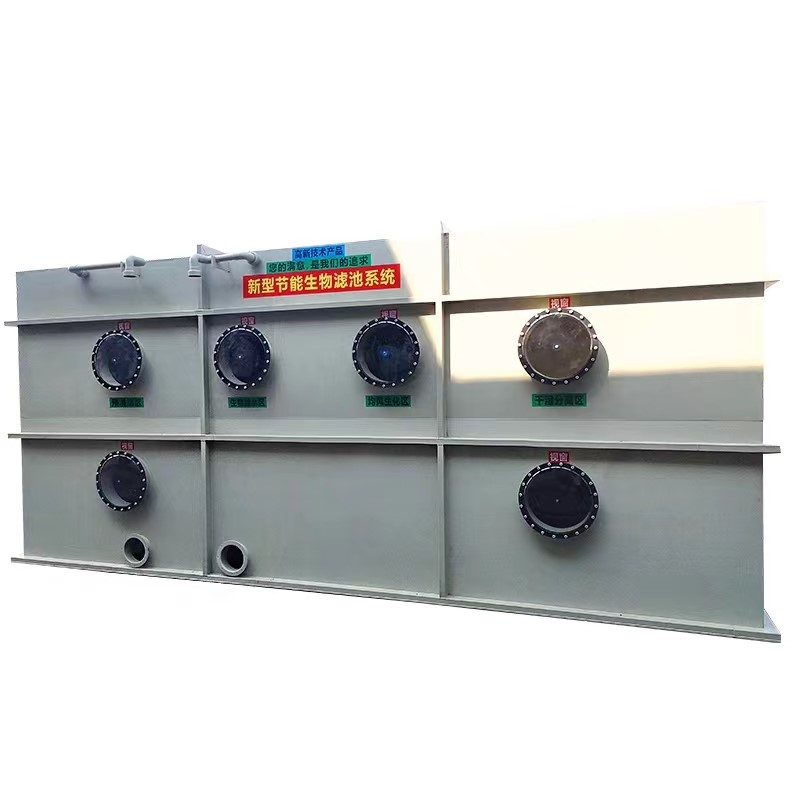

噴淋塔

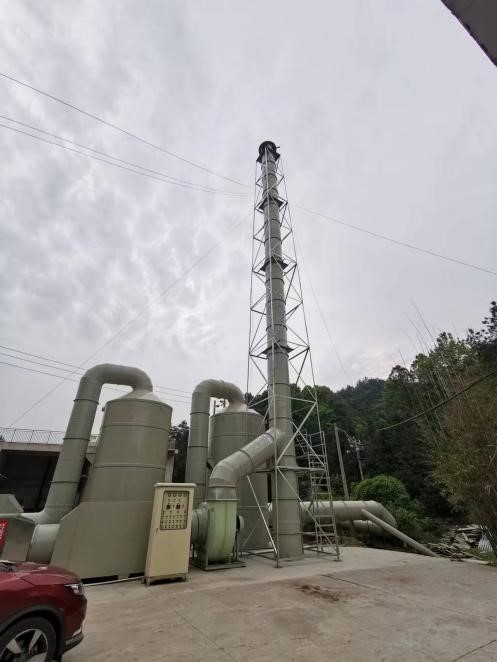

(3)      UV光解箱+活性碳箱

(4)

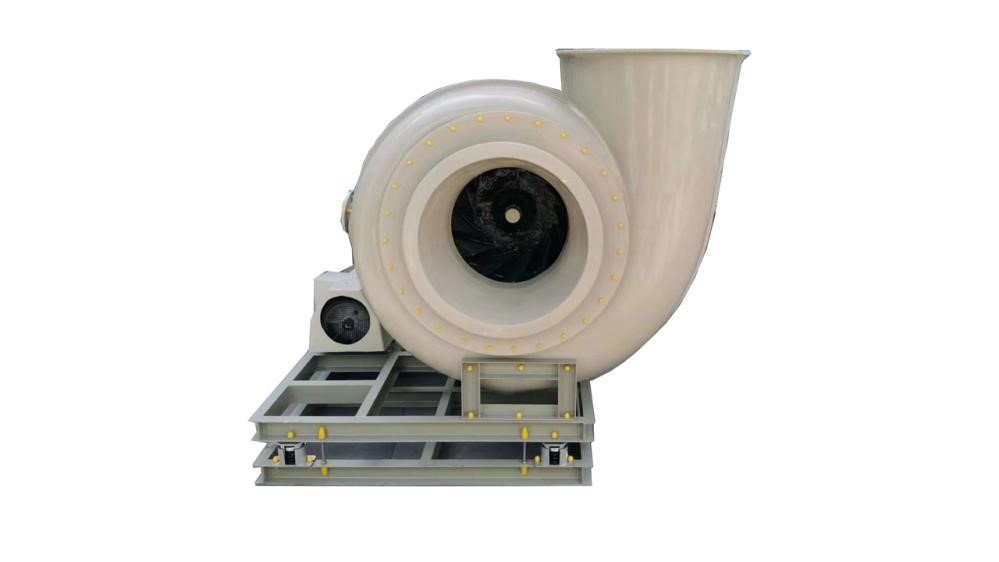

引風機

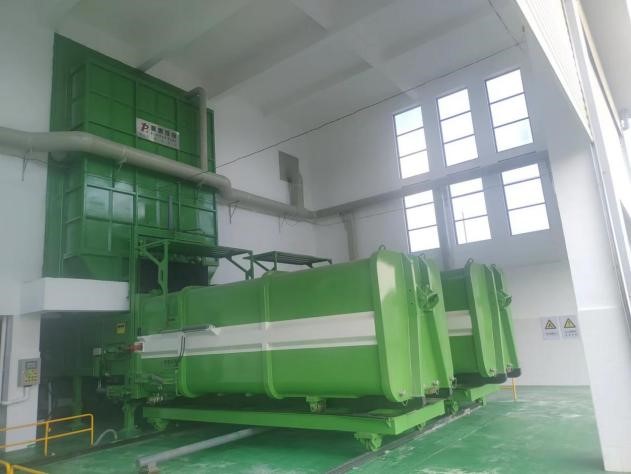

(5)      現場安裝效果
